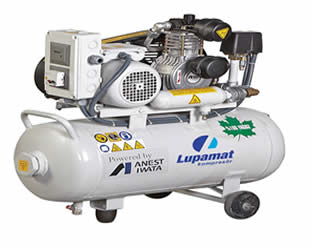

Yağsız Pistonlu

Gıda-içecek, medikal, laboratuvar sektörleri ve yağsız havanın gerektiği her yerde
Aşınma ve yüksek ısıya dirençli özel teflon malzemeden yapılmış piston ve segmanlar
10.000 saat (veya 4 yıl) bakım gerektirmez (hava filtresi hariç)
8.5/10/14 bar çalışma basınçlarına göre 0.75kW 'den 11kW'ye kadar güç aralıklarına göre yağsız çalışma prensibine göre dizayn edilmiştir.
Kompresör kafa gurubu Japon Annest Iwata firması tarafından sağlanmaktadır
V kayış-kasnak ile tahrik edilmektedir.
Kayış-kasnak gerdirme sistemi ile V-kayış gerginliği kolayca ayarlanabilmektedir.
Kompresör ; 4 kW motor gücü tiplerine  kadar motor koruma şalteri ile direkt olarak ,  5.5 kW ve üzeri motor gücü tipleri  ise yıldız-üçgen kumanda panosu ile yol verilmektedir.
F izolasyonlu ,IP55 korumalı, IE2 verimli, asenkron elektrik motoru ile kompresöre tahrik verilmektedir.
Kabin en uygun kullanım şartlarına göre dizayn edilmiştir :Titreşim,muhtelif yerlerde lastik takoz kullanılarak minimize edilmiştir.Gürültü,kabin iç yüzeylerine yanmaz ses izolasyon süngeri kaplanmasıyla en aza indirgenmiştir.Kabin kapaklarının basmalı açma-kapama kilit sistemi ile kolay servis uygulamaları yapabilmeye imkan sağlanmıştır.
4kW güce kadar olan tiplerde monofaze elektrik motorları ile yol verilebilme tercihi
Hava soğutmalıdır :Soğutma ara ve art soğutucular ile volan pervanesinin oluşturduğu hava akımı sayesinde sağlanmaktadır.
Çalışma kontrolü (boşta -yükte çalışma) basınç şalteri ile sağlanmaktadır.
Sistem basınç durumunun izlenmesi manometre ile sağlanmaktadır.
Kompresör işletme basıncının +1 bar değerine ayarlanmış emniyet subabı ile sistemin aşırı basınca karşı güvencesi sağlanmıştır.
Hava filitre elemanı kolay değiştirilebilmeyi sağlayan filitre kabı içerisine yerleştirilmiştir
Kompresörün yüke kolay geçmesi kollektöre monte edilen 2/2Y boşaltma selonoid valfi ile sağlanmaktadır.
Kompresör çalışma saati kumanda sistemine entegre edilen saat sayar ile sağlanmaktadır
Galvaniz kaplamalı hava tankı üzerine kompresör ünitesi monte edilerek yer kazanımı sağlanmıştır.
Hava tankları 2009/105/EC direktifine uygun olarak kendimiz tarafından tasarımı yapılarak üretilmektedir.
Hava tanklarının hava çıkışına küresel vana takılmaktadır.Ayrıca tankların altında yoğuşma suyu tahliyesi için mini küresel vana kullanılmıştır.
Hava tankı üzerine servis kolaylığı sağlayan el deliği eklenmiştir.

Scroll



1- Medikal, dental, laboratuvar, boya, gıda sektörleri ve yağsız havanın gerektiği her yerde
2- 10.000 saat bakım gerektirmez
3- Çok sessiz
4- Yağsız
5- Düşük titreşim
6- Düşük bakım maliyeti
7- Düşük kullanım torku
8- Entegre soğutma fanı

7/10 bar çalışma basınçlarına göre 0.75kW 'den 4kW'ye kadar güç aralıklarına göre yağsız çalışma prensibine göre dizayn edilmiştir.
Kompresör kafa gurubu Japon Annest Iwata firması tarafından sağlanmaktadır
V kayış-kasnak ile tahrik edilmektedir.
Kayış-kasnak gerdirme sistemi ile V-kayış gerginliği kolayca ayarlanabilmektedir.
Kompresör ; 4 kW motor gücü tiplerine  kadar motor koruma şalteri ile direkt olarak ,  5.5 kW ve üzeri motor gücü tipleri  ise yıldız-üçgen kumanda panosu ile yol verilmektedir.
F izolasyonlu ,IP55 korumalı, IE2 verimli, asenkron elektrik motoru ile kompresöre tahrik verilmektedir.
Kabin en uygun kullanım şartlarına göre dizayn edilmiştir :Titreşim,muhtelif yerlerde lastik takoz kullanılarak minimize edilmiştir.Gürültü,kabin iç yüzeylerine yanmaz ses izolasyon süngeri kaplanmasıyla en aza indirgenmiştir.Kabin kapaklarının basmalı açma-kapama kilit sistemi ile kolay servis uygulamaları yapabilmeye imkan sağlanmıştır.
Hava soğutmalıdır :Soğutma kıvrımlı bakır ara soğutucu borular ve kabin içine monte edilen fan sayesinde sağlanmaktadır.
Kompresörün basınç kontrolü K2 serisi ve sonraki serilerde basınç transmitteri ile mikro işlemcili kontrol ünitesi sayesinde gerçekleşmektedir.Basınç durumu kontrol ünitesinden izlenebilmektedir
Kompresörün basınç kontrolü K1 serilerinde basınç otomatiği ile sağlanmaktadır.Basınç durumu manometre ile izlenebilmektedir.
Kompresör çalışma saati K1 serilerinde saat sayar ile K2 ve sonraki serilerde ise mikroişlemcili kontrol ünitesi ile izlenmektedir.
Kompresör işletme basıncının +1 bar değerine ayarlanmış emniyet subabı ile sistemin aşırı basınca karşı güvencesi sağlanmıştır.
K2 serisi ve sonraki serilerde Motor-scroll bloklarının bulunduğu katmanlara iç sıcaklık kontrolü  ısı termostatı ile Mikro işlemcili kontrol ünitesi sayesinde sağlanmıştır.
K2 serisi ve sonraki serilerde hava çıkış sıcaklığını kontrolü sıcaklık termometresi ile Mikro işlemcili kontrol ünitesi sayesinde sağlanmıştır.
Hava filitre elemanı kolay değiştirilebilmeyi sağlayan filitre kabı içerisine yerleştirilmiştir
Kolektör sistemindeki biriken yoğuşmanın tahliyesi mini küresel vana ile sağlanmıştır.
Hava tankı galvaniz kaplanmış olarak kompresör ünitesinden ayrı olarak verilmektedir.
Kompresör sistemine dahil edilen tek yönlü çekvalf ile sistemin havasının tekrar kompresöre geri dönmesi önlenmiştir.
Kompresörün çoklu çalışması kontrolü mikro işlemcili kontrol ünitesi ile gerçekleştirilmektedir.

Yüksek Basınç 40 Bar

Yağsız, yüksek basınçlı, yüksek debili, çok kademeli, kayar yataklı su soğutmalı, V-Tipi pistonlu hava kompresörü.

Lupamat uzun Ar-Ge çalışmaları sonucunda ülkemizde bir ilki gerçekleştirmiştir; %80'i yerli malzemeden oluşan, yağsız, yüksek basınçlı, yüksek debili, çok kademeli, su soğutmalı, AB yönetmelik ve standartlarına uyumlu, genelde PET şişe üretiminde kullanılan pistonlu hava kompresörünü Türkiye'de ilk üretimini gerçekleştirmekten gurur duyuyoruz. Bu tasarım sadece PET şişe üretimi için değil, aynı zamanda yağsız ve kesintisiz basınçlı hava ile çalışan diğer tüm sektörlerin de ihtiyacına uygun olarak üretilmektedir. Örneğin, işletmenin üretiminde kullanacağı basınçlı hava ihtiyacına göre daha düşük bar'da, daha yüksek ve daha düşük debide, müşteri taleplerine göre tasarımı yapılarak üretimi gerçekleştirilmektedir.

Ürün Özellikleri

Temel parçaların kalıp, döküm ve talaşlı imalat işlemleri DİRİNLER GRUP bünyesinde yapılmıştır. Bu sayede kompresör sisteminin yaklaşık %90 lık kısmı gözetimimiz altında üretilmiştir.
Valfler, segmanlar ve sızdırmazlık elemanları bu kompresöre özel olarak sektörünün öncüsü HOERBIGER firması tarafından tasarlanmıştır.
Her bir parça ANSYS CAD programı kullanılarak tasarlanmıştır. Bu sayede dayanım ve ısıl hesaplamalar yapılarak en uygun malzeme ve tasarım belirlenmiştir.

V-Tipi olup 3 kademelidir.
Gövde ve kademe silindirleri AN GJL-250 dökme demir malzemedendir ve gerilim giderme işlemi uygulanmış ve hassas olarak işlenmiştir.
Krank mili yekpare olup, EN GJS 600-3 sfero dökümdür. Gerilim giderme işlemi yapılmıştır. İşlendikten sonra rulman ve biyeli kolu çalışma yüzeyleri taşlanmıştır.
Biyel kolları iki parçalıdır ve EN GJS 600-3 sfero malzemedendir. Yüzey gerilim giderme işleminden sonra işlenmiştir. Biyel kollarının krank milinde çalışma yüzeyleri özel alaşımlı malzeme ile kaplandıktan sonra krank mili çapına göre boşluklu olarak işlenmiştir.
Tüm kademe silindirleri montajından önce hidrostatik basınç testi ile kontrol edilmektedir.
Kademeler arası giriş ve çıkış hattında hava boruları kaynak işlemini takiben röntgenleri alındıktan sonra hidrostatik testler ile kontrol edilmektedir.
1. ve 2. kademe piston millerinin doğrusal hareketi kayar yatak pistonla sağlanmıştır.
1. ve 2. kademe pistonları ve kayar yatak pistonu özel alaşımlı alüminyum malzemeden dökülmüştür ve gerilim giderme işlemi uygulandıktan sonra işlenmiştir.
1., 2. ve 3. kademe pistonları Lupamat’a özel tasarımla PTFE malzemeden üretilmiştir ve uzun ömürlüdür.
Tüm kademelerdeki emme ve basma subapları Lupamat’a özel olarak, tasarlanmış ve üretilmiştir.
Krank milinin her iki tarafı rulmanlar ile yataklanmıştır.
Kompresör yağsız hava üretmesine rağmen bazı mekanik parçaların yağlanması için krank milinden tahrik alan yağ pompası tarafından otomatik olarak yağlanmaktadır.
Piston millerinden yağın havaya bulaşmaması için 1. ve 2. kademelerde yağ sıyırıcı paketler ve basınç sızdırmazlık paketleri bulunmaktadır.
Kademe silindirlerinden çıkan basınçlı hava önce su soğutmalı eşanjörden geçerek, soğutulduktan sonra diğer kademeye geçer. Eşanjör arkasındaki su separatörlerinde yoğuşan su otomatik olarak dışarı atılır. Su separatörlerinde emniyet süpabı vardır.
Kompresör kafasının komple montajı sonrasında sağlam NPU profil şasi üzerine diğer bileşenleri ile birlikte bağlantıları yapılmıştır. Ayrıca, şasi altına 6 adet titreşim sönümleyici körükler konulmuştur.
Kompresör ve motor bağlantısı V kayışlarla sağlanmaktadır. Kolay ayarlanabilen gerdirme sistemi bulunmaktadır.
1.,2. ve 3. kademe silindirlerden çıkan basınçlı hava, sıcaklık ve basınç sensörleri tarafından kontrol edilmektedir.
Kademe silindirleri kapalı sistem su soğutma kulesinden gelen suyun dolaşımıyla soğutulmaktadır.
40 bar hava tankı CE yönetmelik ve standartlarına göre üretilmiştir ve kaynak röntgenleri alınıp, değerlendirildikten sonra hidrostatik basınç testi uygulanmaktadır.
Kapalı devre su soğutma kulesi,
Sirkülasyon pompası,
Hava kurutucu ve filtreleri
Kompresör Lupamat’a özel tasarlanmış mikroişlemcilidir. LCD ekran üzerinden kompresörün çalışma durumu, basınç ve sıcaklık değerleri, kademelerin çıkış basınç ve sıcaklık değerleri, su sıcaklık ve debi değeri, bakım zamanları, parça değişim zamanı geldi bilgileri, arızalar, PTC hatası vs. takip edilebilmektedir.
Kompresör CE yönetmelik ve standartlarına uygun olarak üretilmiştir ve CE sertifikalıdır.
